Rotonde type P

lundi 11 avril 2011, par Philippe Buisset

Toutes les versions de cet article : [English] [français]


Depuis plusieurs mois, j’ai le projet de modéliser une rotonde type P.

Ce bâtiment d’une grande élégance a été conçu par l’architecte Bernard LAFAILLE pour la reconstruction des dépôts détruits pendant la 2ème guerre mondiale.

La première de ces rotondes est celle du dépôt d’Avignon, suivie par de nombreuses autres.

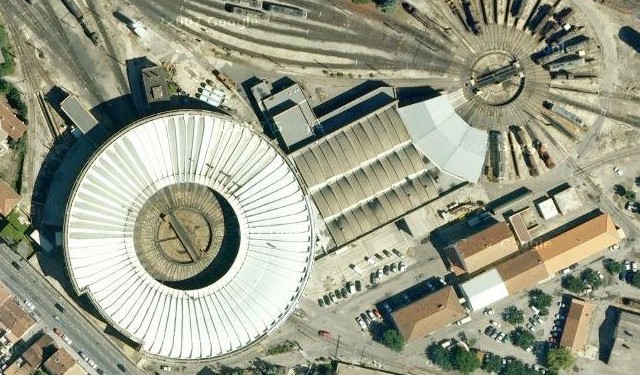

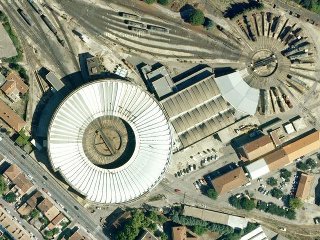

Rotonde type P - Avignon - vue aérienne

J’ai toujours aimé ce bâtiment et bien entendu, j’avais acheté le modèle réduit JOUEF (voir les photos de mon ancien réseau).

Je m’attaque donc à ce nouveau chantier, plus complexe que ce que j’ai réalisé jusqu’à présent, d’autant plus qu’il comprend également la modélisation du pont tournant, pour laquelle des amis des forums sur Trainz m’ont déjà fourni des conseils sur la procédure à suivre.

Pour ce qui concerne la modélisation de la rotonde, je pourrai m’inspirer du travail de 2 étudiants en 3ème Année à l’Ecole d’Architecture de Marseille Luminy : Julien AMOUROUX et Cyril RODIER.

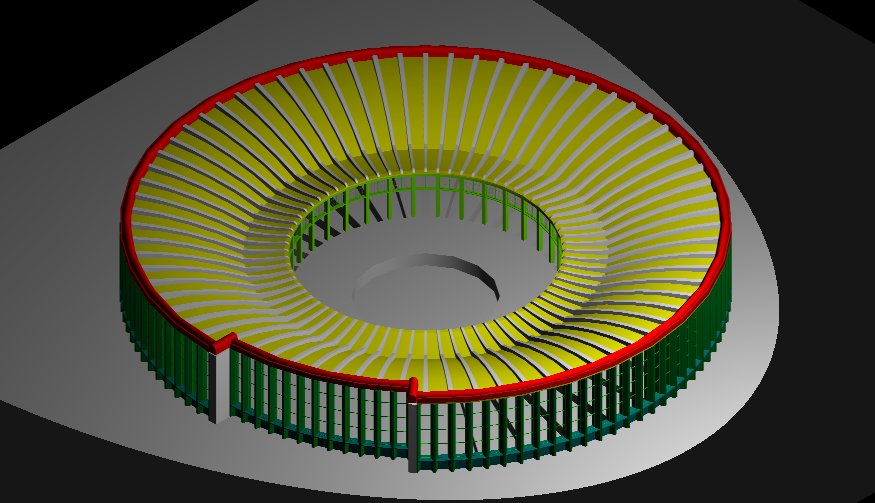

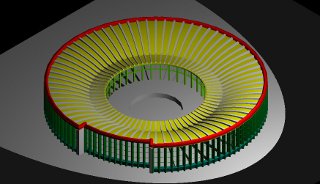

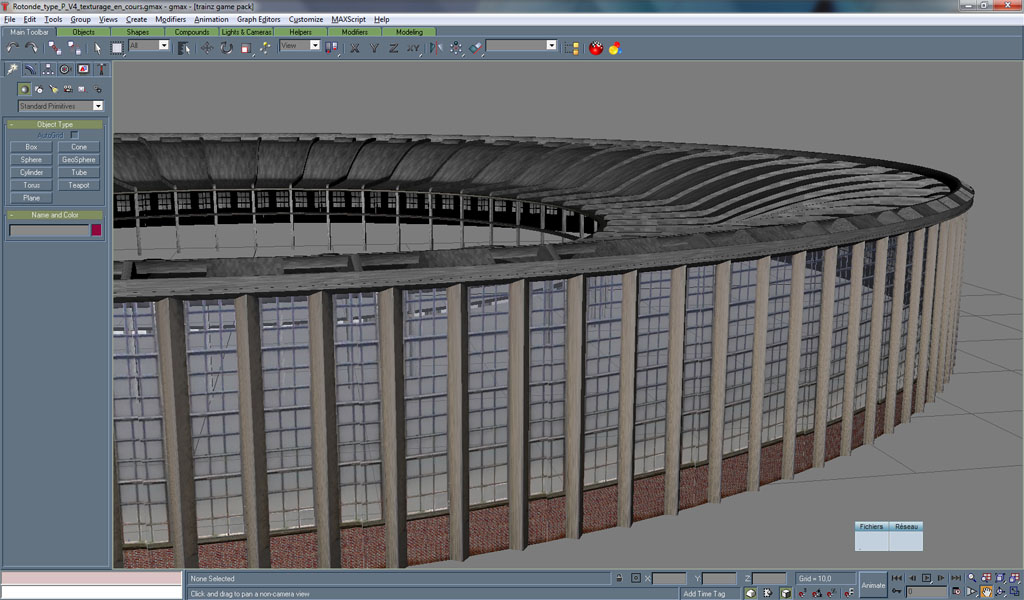

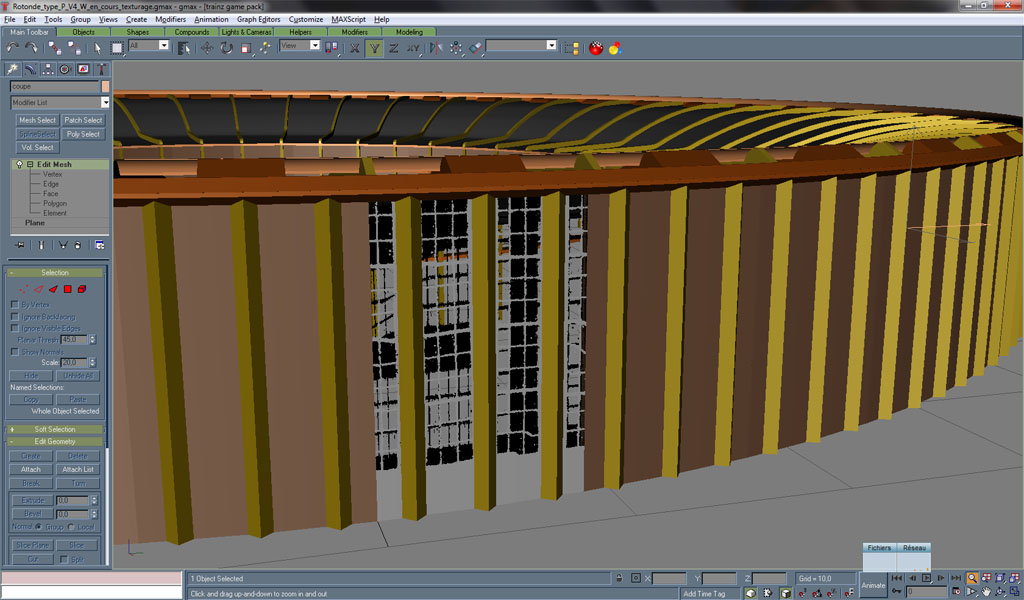

Rotonde type P - Avignon - modélisation par 2 étudiants en architecture

Ils ont mis en ligne quelques pages qui présentent leur projet et donnent quelques pistes qui me seront bien utiles !

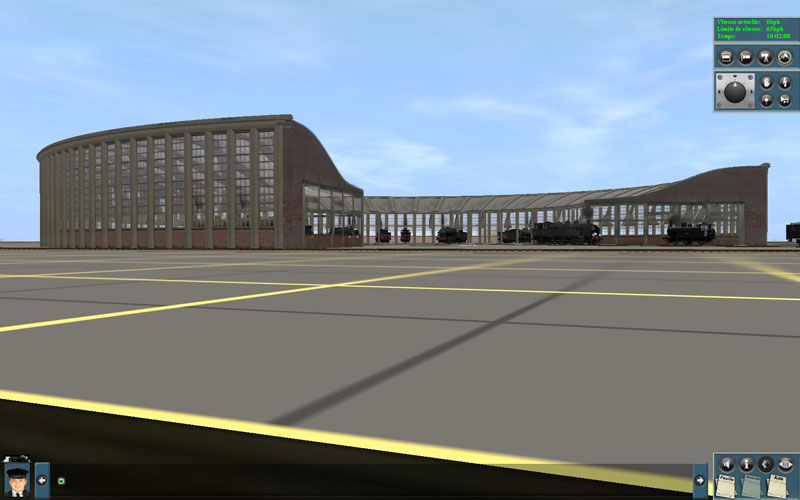

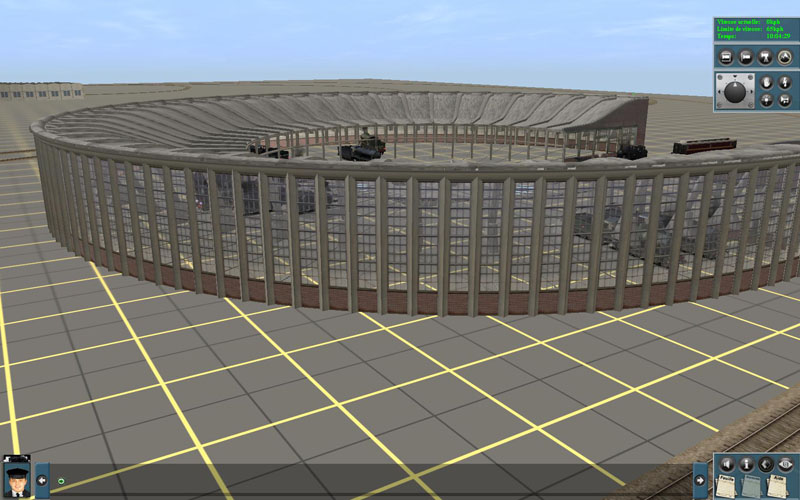

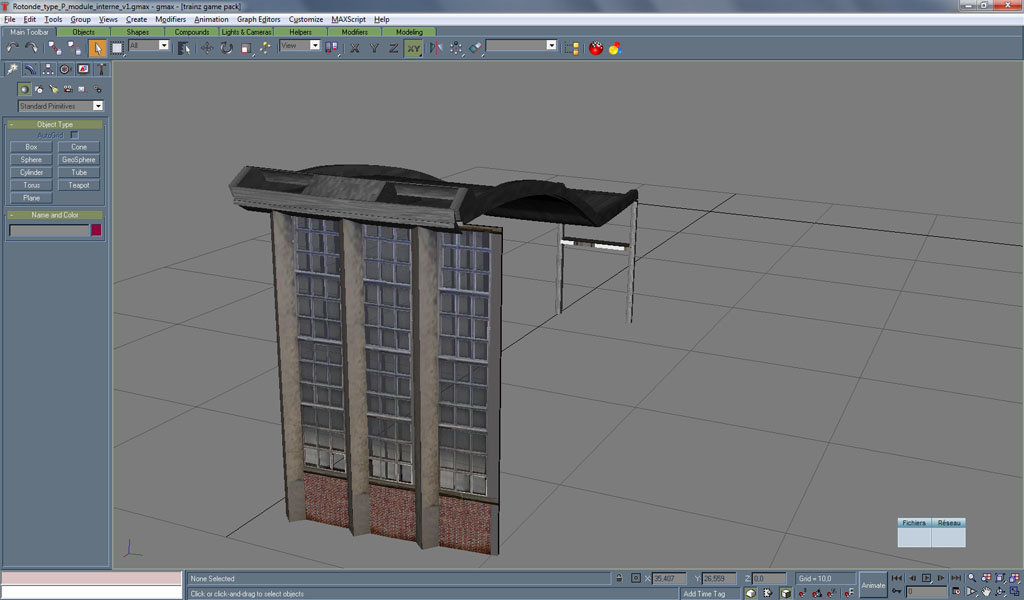

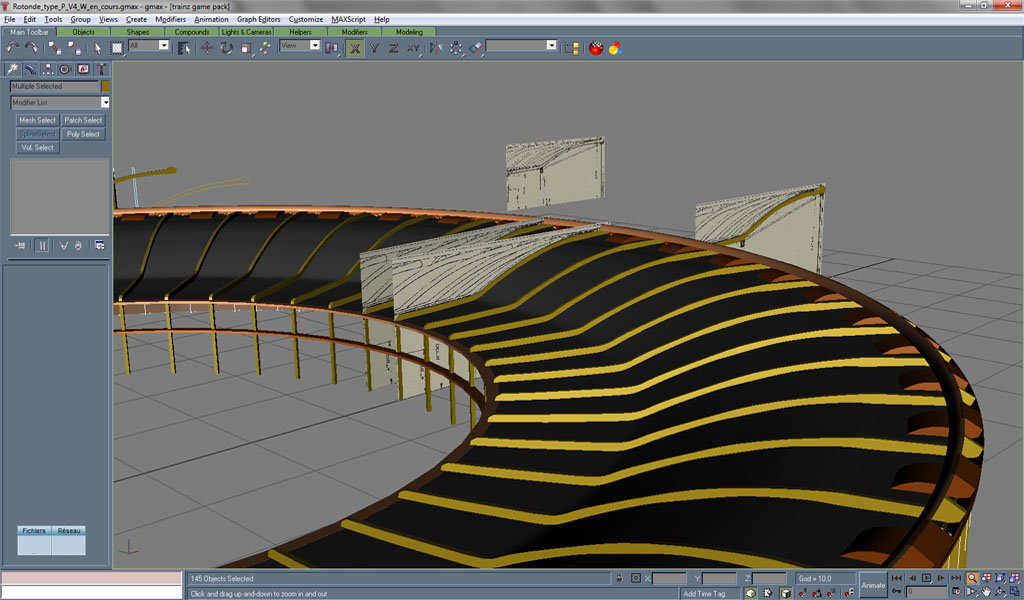

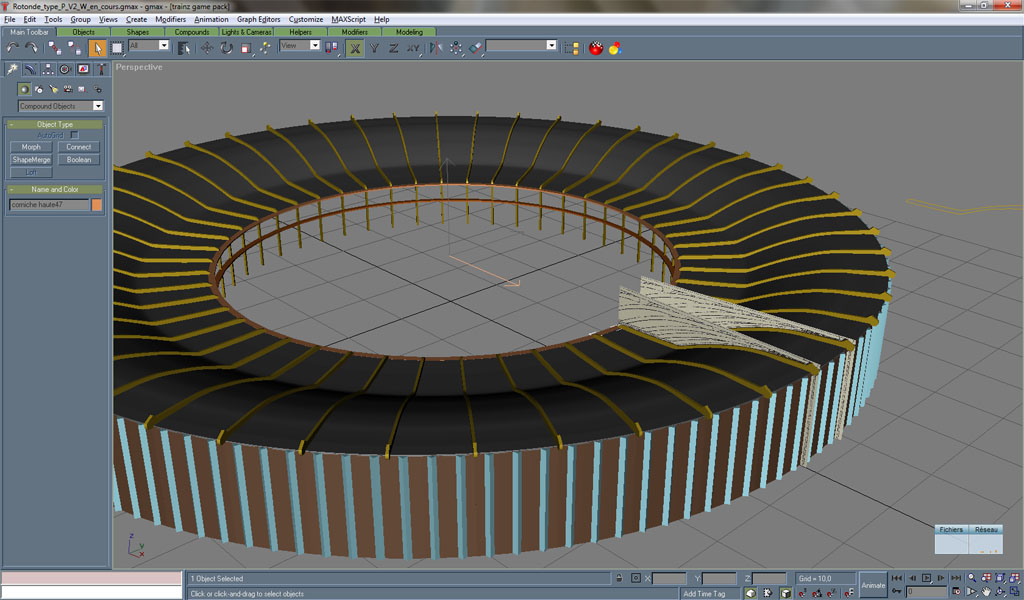

Après avoir testé les principes de la modélisation en faisant une rotonde complète, j’ai préféré réaliser 3 modules permettant de constituer une rotonde couvrant le nombre de voies désirées (un peu comme ce que proposait Jouef pour sa rotonde à l’échelle HO).

Rotonde type P - module intermédiairet

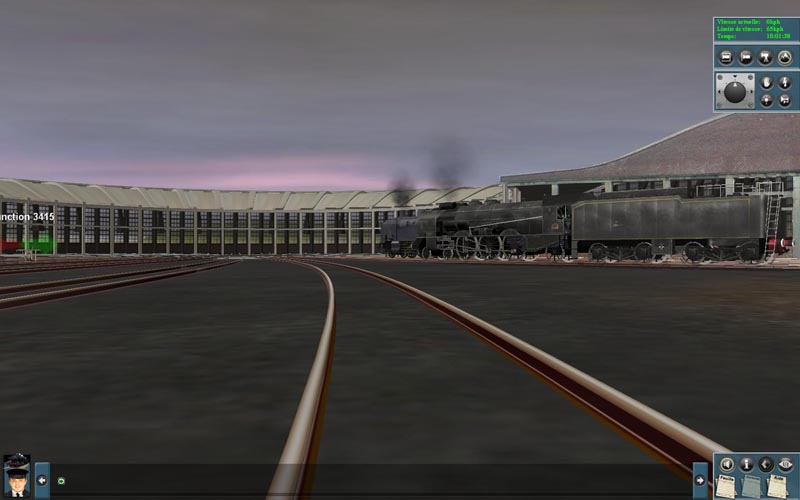

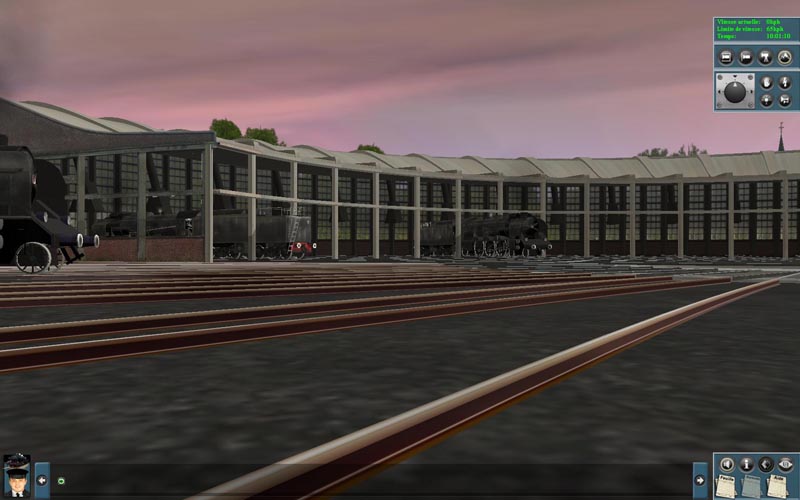

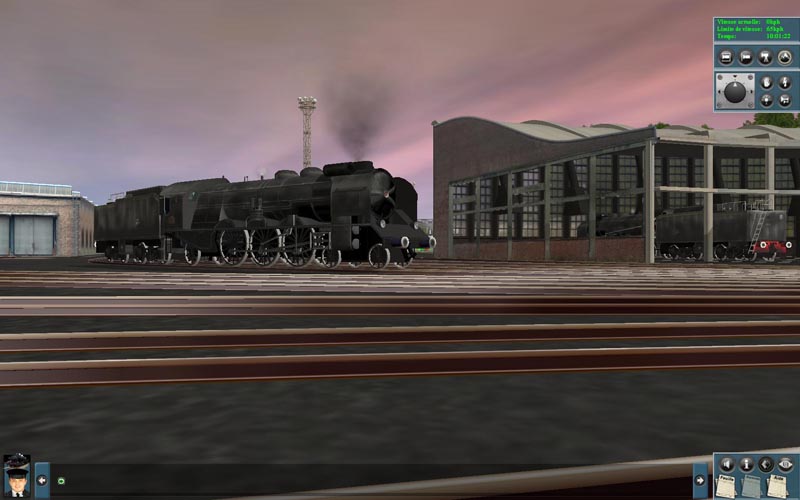

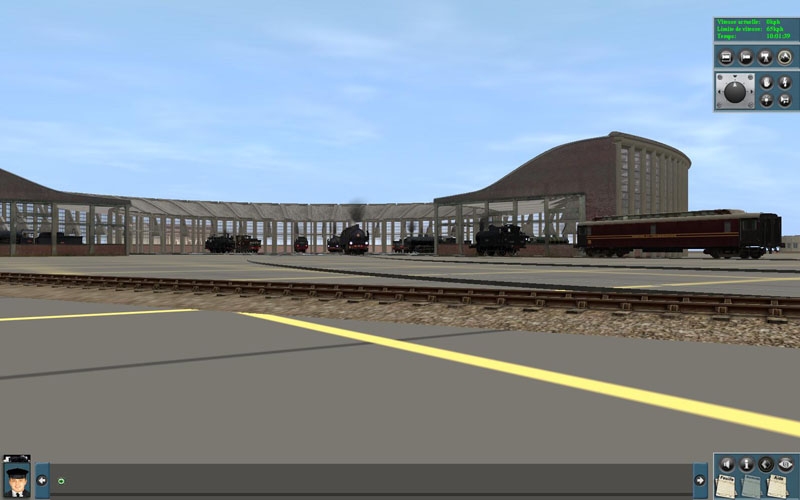

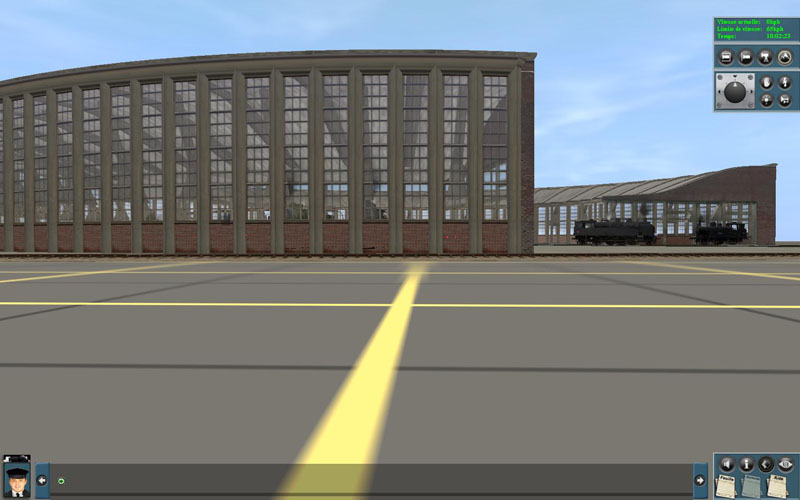

Les 3 modules sont en cours de modélisation. Les photos jointes donnent un aperçu du résultat final.

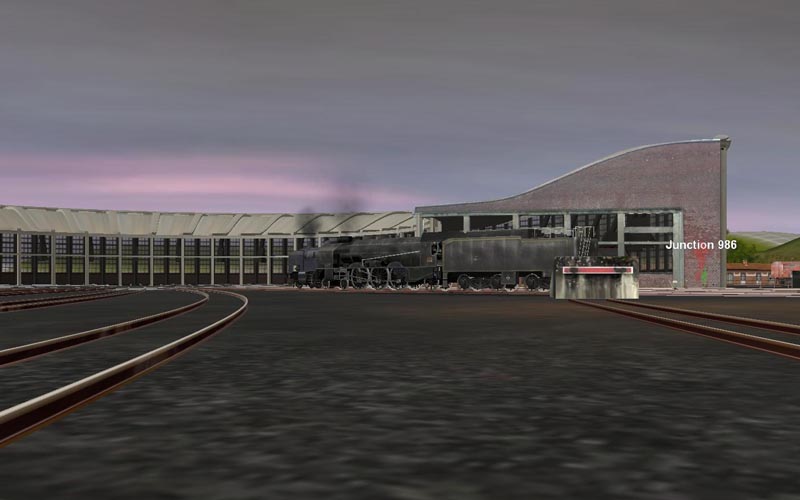

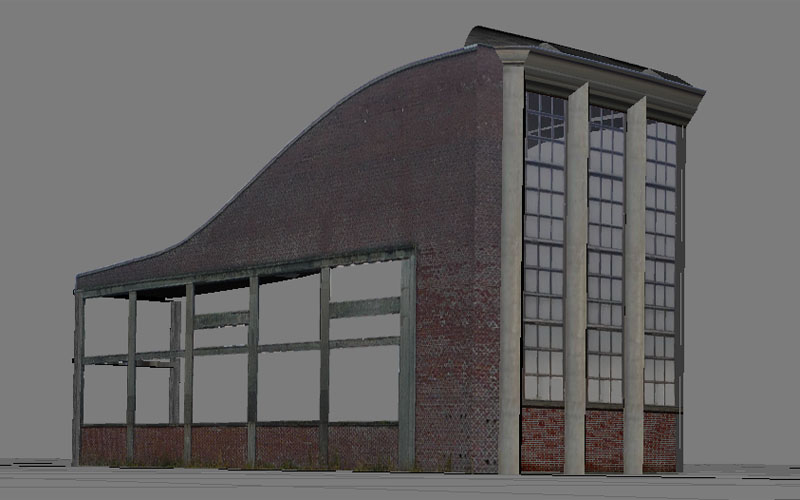

Rotonde type P - module d'extrémité droit

Le pont tournant de 27m qui accompagnait souvent cette rotonde est pratiquement terminé.

Je mets les différents objets en ligne, sous une version béta 1, avant de les finaliser.

Nouveau module : stalle avec porte périphérique

Ce module est nécessaire pour créer une rotonde complètement circulaire.

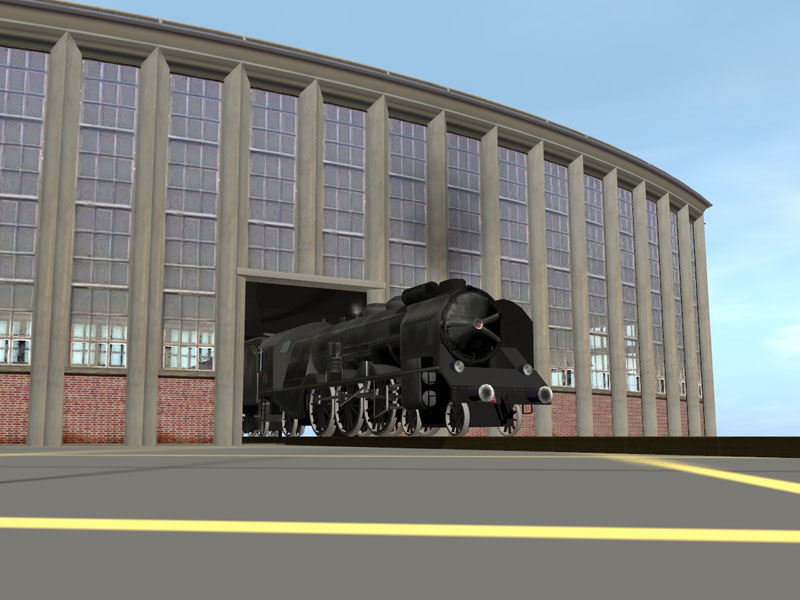

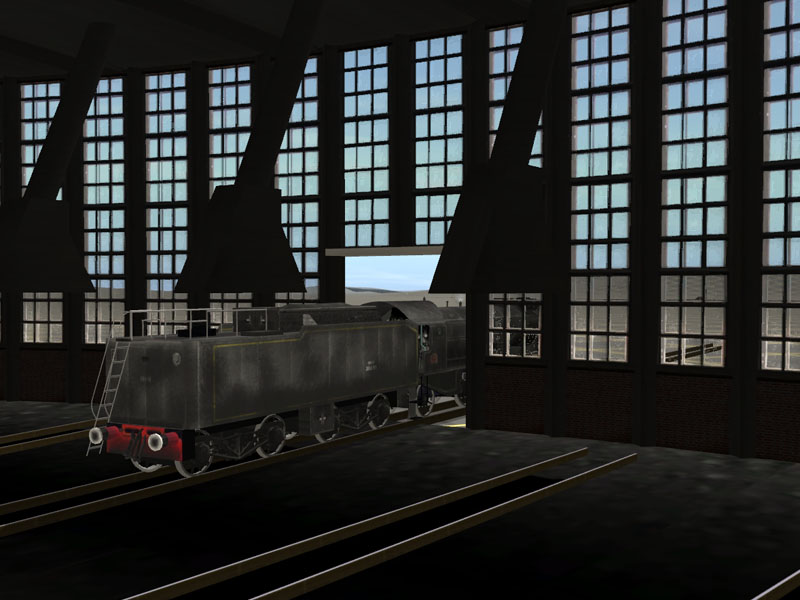

Rotonde type P - module avec porte extérieure

Mais il peut aussi exister dans une rotonde partielle. C’est le cas par exemple à Hirson.
Je viens de mettre ce module en téléchargement !

P.-S.

Voie associée aux modules de la rotonde

La voie des différents modules et du pont tournant est une voie FMA créée par Vendel, qui peut être téléchargée sur la DLS. Son nom est FMA Rail-only track 20m straight - KUID:149987:38999 ;

Je pense créer prochainement une voie propre à ces objets, ce qui permettra d’éviter les dépendances externes.
