Maison du Nord 4

Notre plus proche voisine...

lundi 11 février 2008, par Philippe Buisset

Toutes les versions de cet article : [English] [français]

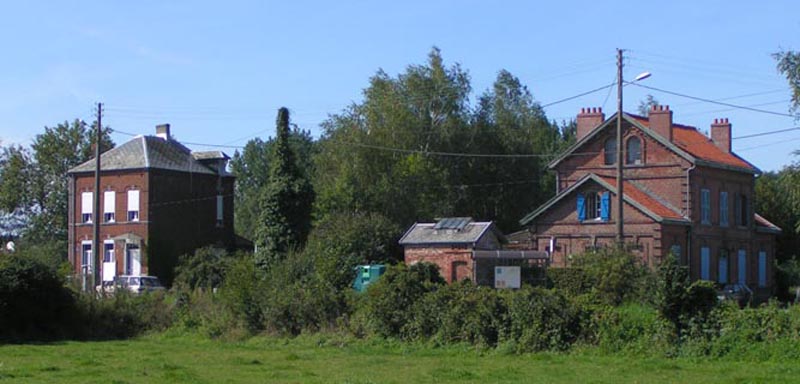

Cette maison est la voisine directe de notre gare, que je suis actuellement en train de modéliser pour Trainz.

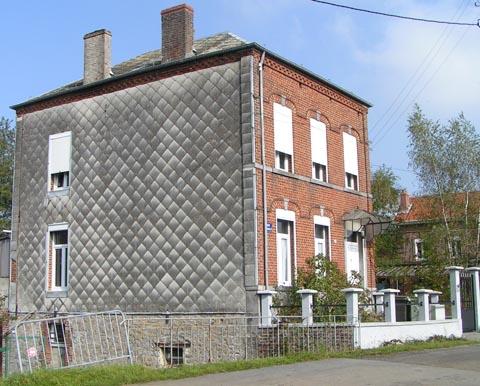

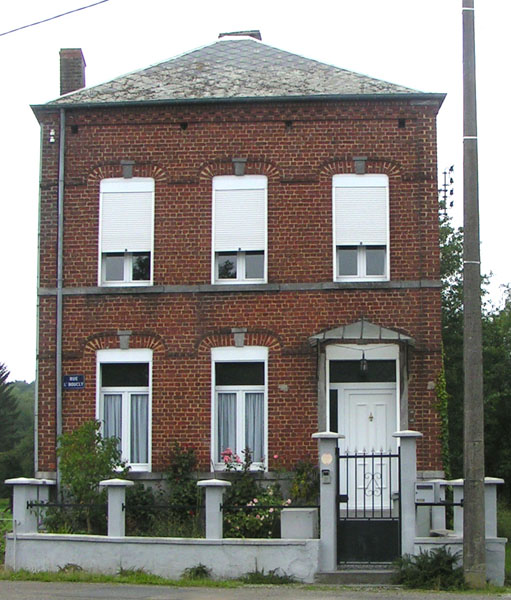

Maison 4 réelle

Modéliser cette maison m’a permis de progresser sur les opacités car il y a une petite verrière au dessus du perron de l’entrée.

J’avais d’abord ajouté la verrière en créant des sommets supplémentaires à l’objet principal de la maison. Mais il n’était alors pas possible de régler séparément l’opacité de la verrière et de la maison. J’ai donc supprimé cette 1ère verrière et j’ai construit un nouvel objet pour lequel j’ai pu définir une opacité propre, visible sur la dernière image ci-dessus.

J’ai dû modifier le fichier de texture pour la façade, après avoir effacé toute trace de la verrière et j’en ai fait un autre spécifique pour la verrière. En effet, avec la transparence, on voyait la verrière plaquée sur le mur de la maison.
J’ai ensuite lié cet objet à la maison pour qu’ils soient solidaires par exemple pour des déplacements.

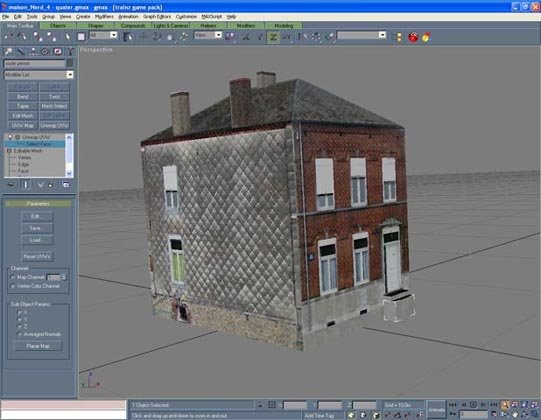

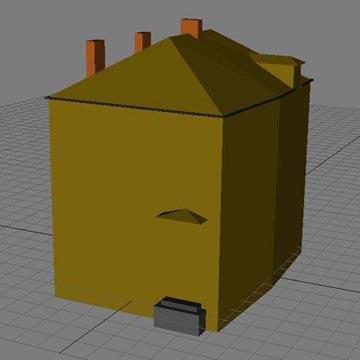

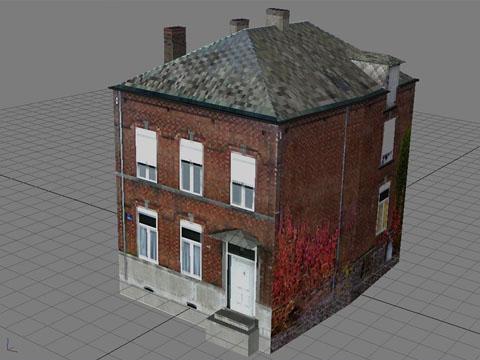

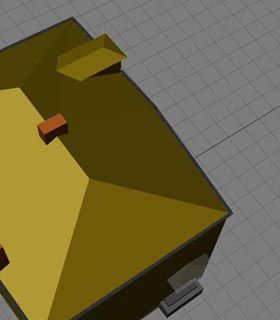

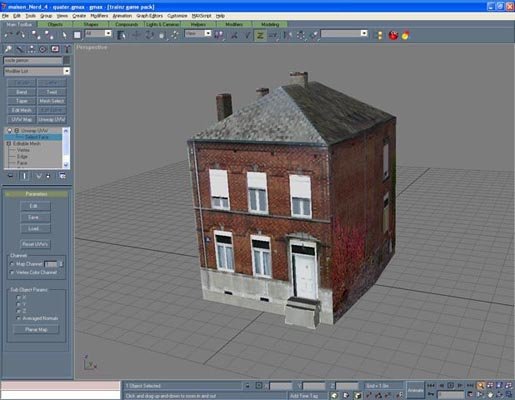

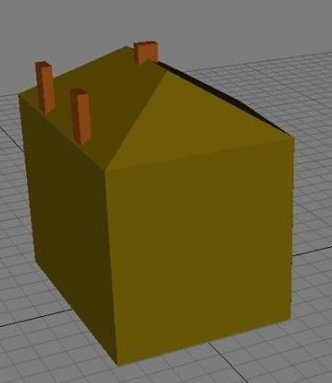

Maison 4 dans Gmax

C’est avec cette maison que j’ai inauguré les modes nuit de mes objets.
J’ai rencontré pas mal de problèmes, car je pensais qu’il fallait créer un 2ème objet identique (à l’objet modélisé pour la maison en version jour) mais pour lequel il fallait créer une texture opaque (noire) sauf pour les parties éclairées. Mais ça ne marchait pas.

Après un appel à l’aide sur le forum ATF, j’ai fini par comprendre qu’il s’agissait d’une texture qui remplaçait la texture jour : il faut donc assombrir l’ensemble de la texture et bien entendu éclairer les fenêtres.

J’avais dans un premier temps créé une texture pour les 4 faces de la maison, mais le fichier CDP obtenu faisait un peu plus de 1 Mo ; j’ai donc limité l’objet nuit à la façade rue avec la texture en conséquence. Le fichier est moins lourd (744 Ko) et seule la façade côté rue est éclairée, ce n’est pas trop gênant.

P.-S.

Merci à tous les copains du forum qui m’ont vraiment beaucoup aidé sur ce mode nuit !
